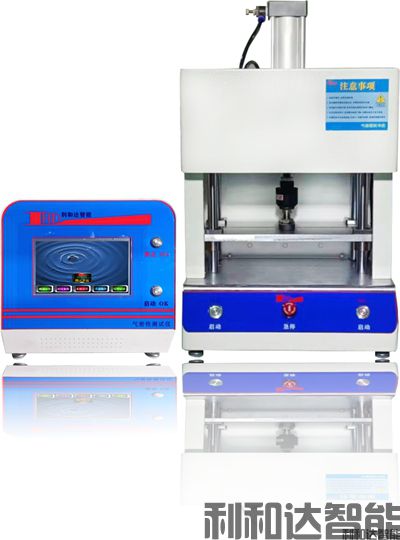

气密性测试设备
1.气体泄漏检测仪功能介绍及技术指标
气密性测试设备主要用来测试生产线上的气密/防水零件或整机，它们是特别为全自动和半自动工作台所设计。本产品以压缩空气为介质，通过差压传感器、精密调压阀等一系列调整检测过程，完成对被检测产品优劣的判定。
应用范围
泄漏测试仪应用范围非常广泛，具体举例如下：
1. 手机行业：手机后盖/前框，整机防水，防水透气/透声膜，防水手机套等。
2. 汽车行业：胎压模块，车载摄像头，汽车车灯，汽车零件，汽车管路，充电枪，充电机，控制器等
3.电池行业：电池包，锂电池外壳，接线柱与外壳，电池充电机等。
4.家电行业：智能家居控制器，咖啡机，榨汁机，搅拌机，水壶等。
5.智能穿戴：智能手环，手表，水下报警器等。
6. 电子消费：电动牙刷，运动音响，蓝牙音箱/耳机，脱毛器，电动洗浴头等。
7. 户外安防：LED 灯，室外摄像头，智能门锁，户外控测器，通讯基站，水下报警器等。
8. 军工用品：引信，对讲机，手持式对讲机，车载式对讲机，三防手机等。
9.医疗器械：血压计，电子体温计，内窥镜胶囊及各种输液输氧管。
10.阀门管道：阀门的密封性，管道的通透性，接头的密封性测试。
11.线束行业：防水连接器，防水线材，连接器等。
主要参数：
传感器精度； 士0.1%FS
重复性 ； 士0.02%FS
精度 ； 0.01%FS
电源 ； -AC220V(士15%）、50 HZ
气源 ；0.5~0.8M pa（超高压需要增加增压泵配合）
试验介质 ； 压缩空气或者客户约定介质
检测压力 ；-100Kpa~3000kpa(范围内检测压力量程可选）
接口 ；RS232 一个 USB 一个 I/O接口一个
存储 ；60万条
数据分析 ；对测试产品数据进行如下统计：气密性测试总数合格数不合格数
测试过程 ；每个测试阶段都有状态和时间实时显示
仪器设置 ；测试压力上下限设置；测试各阶段时间设置
压力设置 ；泄漏值上下限设置；泄漏补偿设置
壳体材质 ；喷粉钢板
仪器基本信息
电源：AC110-220V、50HZ
净重：10KG
大小：300*300*280mm
使用环境
温度：0-50℃
温度：95%RH(不结露）
光线：避免阳光直射
密封测试仪特性
气密性测试设备可以支持泄漏测试、阻塞测试、正压测试、负压测试等泄漏测试方式。
1.3.2 采用 7 寸触摸屏作为人机界面，可以方便的监测测试结果并进行泄漏测试过程中的各种参数设定。
1.3.3 具有合格不合格产品报警功能，可以排除人工误判误检的可能。
1.3.4 带 4 路开关量输入和 8 路继电器输出，可以接受外部传感器和开关按钮的控制，并可以控制外部的继电器、电磁阀等执行元件，方便的实现测试的全自动化。
1.3.5 泄漏仪拥有 100 段用户子程序，用户通过在触摸屏上进行子程序的参数设置，可以将不同的子程序串联起来，组成一个测试流程。并通过泄漏仪自带的 I/O 接口，使泄漏仪接受外部传感器的控制信号，并控制外部执行元件（继电
器、电磁阀等）。从而实现测试过程的自动化。
1.3.6 具有测试数据记录功能，可以存储 60 万条测试数据，可以将测试数据下载到 U 盘中，并通过电脑显示。
1.3.7 测试单位有：Kpa、pa、kgf/m^2、Psi、Mpa、Bar、mBar、mmHg
1.3.8 通讯接口：DB9 的外形结构，DB9 的外形结构，包括了标准的串行通信口 RS232 与 RS485，通信协议 MODBUS
从机协议。
1.3.9 网口：通用的以太网口，可以通过一根 RJ45 线，直接连接电脑，与电脑通信，或者连接路由器，集线器，将仪器连接到局域网中，实现与服务器或其他 PC 机的通信。
1.4.0 USB: 默认用于插入 U 盘，导入测试结果数据，若仪器内部装有条码扫描模块，则还可以接上条码扫描枪，用于待测产品的条码扫描，从而将测试结果与待测产品的条码一一对应起来。
气体泄漏测试仪的使用条件
气源连接
本仪器必须使用稳定、洁净、干燥的压缩空气作为空气源，气压不能超过仪器的最大气压 1Mpa，将仪器自带的气管接到测试仪的气源接口。
压缩气源注意事项：
A） 仪器的压缩空气气源尽可能独立，不与工厂的生产线公用一个压缩空气气源。
B） 仪器的压缩空气气源要足够稳定，气源气压波动不要超过 50Kpa。
C）仪器自带的过滤器，要定期排污和清洁，保证进入仪器的空气清洁、干燥、无油污。
电源连接
将 AC220V/50hz 或 AC110V/60hz 电源与泄漏仪的电源接口相连接，仪器内部地线与电源的地线已良好连接，故要求外部电源的地线也要良好连接。
注意事项：
A)电源配线、仪器外部接线端子配线时，务必断开电源。
B)电源要稳定，否则影响测试结果，甚至损坏仪器
技术支持：15999794599 肖生（微信同号）
气密性测试仪原理介绍
以传感器为核心，检测产品和标准件之间的压力差来确定被产品是否在存在泄漏及泄漏速率，从检测出产品的防水性能，气密性能，实现密封检测，压差气密性检测，防水检测等目的。
其原理是利用气体流量定律，通过测量容器内压力的变化来计算泄漏量的气密测试方法。密闭的容器由于泄漏，必然造成容器内气体质量的流失，使用得容器内原有压力降低，因此能通过压差气密性检测方式测量容器内气体压力降低的数值计算出实际容器泄漏的气体量，并与之标准件进行比较，大于测为不良品，小于测为良品，从而实现气密性测试。
差压式气密性测试仪的检测过程分为四部分即充气过程、平衡过程（保压过程）、检测过程、排气过程。快到3秒可完成测试。
差压气密性测试仪具有测试灵敏、精度高、受湿度，温度影响较小等显著特点，整个过程实现自动化检漏，IPX防水检测鉴定，大大缩短了气密性检漏周期，在工业生产中得到了广泛的应用。
东莞市利和达智能装备有限公司有着十多年的差压气密性检测设备，已经成功为多家客户提供差压气密性检测设备及相关配套服务，如汽车油管气密性测试、阀门气密性检测。。。。
